Diagrammet kan du finde i en større udgave under Hjælpeark og tabeller.

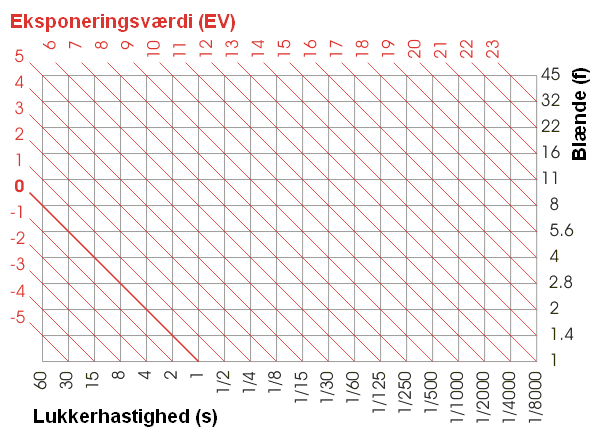

 | Diagrammet til venstre er et såkaldt EV diagram. Dette specielle diagram viser resultatet af udregningen af eksponeringsværdien for blænde og lukker kombinationer. X-aksen er lukkerhastigheden afsat i hele stop og Y-aksen er blænden afsat i hele stop (jvf. artikel om stop). De røde linjer er resultatet af formlen for EV af blænde/lukker (jvf. artikel om eksponeringsværdi). |
| Hvis vi vil finde eksponeringsværdien af en kombination af blænde/lukker gør man følgende, her er vist som eksempel en blænde = f8 og en lukkerhastighed på 1/125 sekund – | |
 | Man tegner en streg langs med den sorte linje der repræsenterer blænden f8 (grønne linje). Man tegner en streg langs med den linje der repræsenterer lukkerhastigheden 1/125 sekund (blå linje). Der hvor de to linjer krydser hinanden, vil en af de røde streger gå igennem (er der ikke en rød streg – se nedenfor). Følger man linjen op til de røde tal, vil den angive et tal (her 13), som er eksponeringsværdien for blænde/lukker kombinationen f8 – 1/125 s.
|
| Er der ikke nogen linje hvor den grønne og blå linje krydser hinanden, er det fordi EV er et decimaltal (kommatal). Man kan tegne sin egen røde linje, som går igennem skæringspunktet, parallelt med de andre røde linjer. EV vil da lægge imellem de to røde tal, som omkranser den tegnede røde linje (fx midt imellem 13 og 14 – EV = 13,5). Som tidligere nævnt, skal EV (blænde, lukker) = EV (ISO, lys). Man kunne nu lave et diagram svarende til det lys vi har og ISO, men vi skal alligevel måle lyset for at kunne udregne EV (ISO, lys) – så det fleste eksterne lysmålere har indbygget en funktion, der viser eksponeringsværdien (EV) af motivet, når der bruges en bestemt ISO-værdi. Så egentlig er det ‘kun’ at vælge en ISO-værdi der ved det givne lys giver en EV svarende til den i diagrammet (her EV=13). Man behøver ikke at skynde sig ud og købe en dyr lysmåler, man har jo en glimrende lysmåler i kameraet (hvordan man får EV med kameraet vises nedenfor) eller man kan hente en gratis app til Android eller IOS (Apple) smartphones. Man kan dog ikke benytte de sidste til måling af flash – lysmåleren i smartphones er for langsom. Har man nu målt en given EV, hvad betyder det egentlig i forhold til diagrammet? – | |

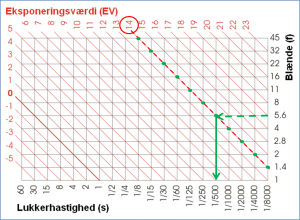

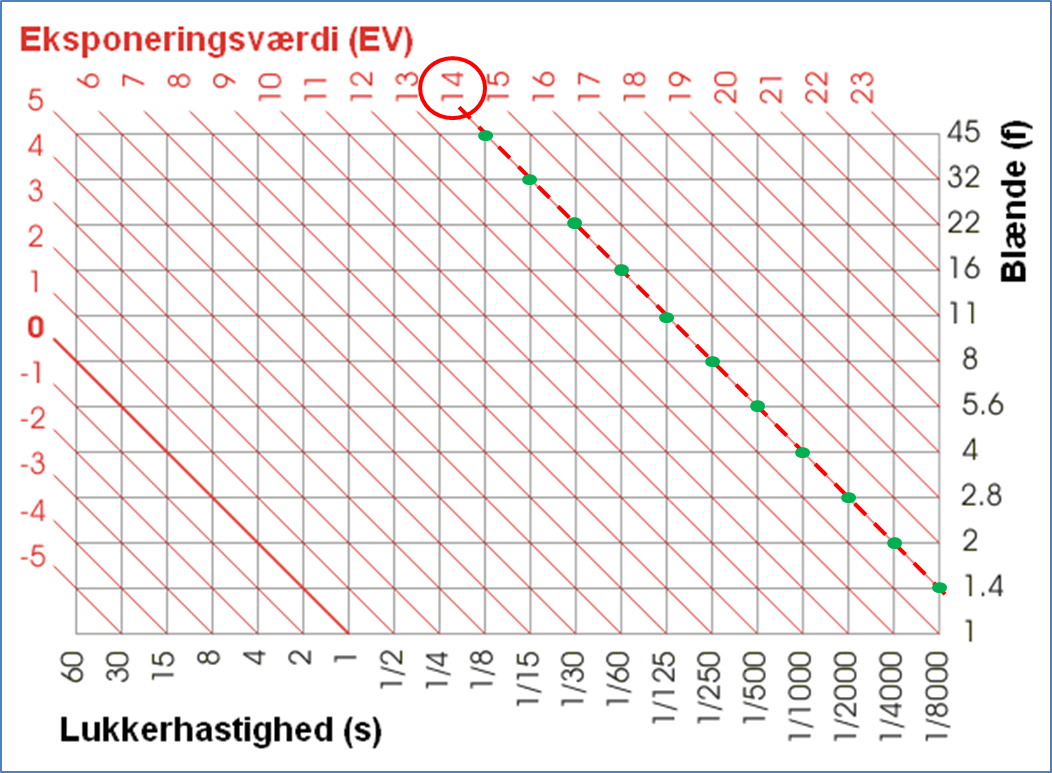

 | Hvis man fx måler en eksponeringsværdi på 14 (EV=14), indtegner man den linje i diagrammet, der følger den røde EV linje (her en stiplet rød linje). Alle de punkter (grønne), hvor blænde- og lukkerhastighedslinjerne krydser EV linjen er de kombinationer af blænde og lukkerhastighed, som vil give den korrekte eksponering. Fx – bruger du blænde f5.6, skal du sætte lukkerhastigheden til 1/500 s (følg de grønne pile). |
| Går du et stop op i lukkerhastighed til 1/250 s, skal du bruge blænde f8. At gå fra blænde f5.6 til blænde f8 er at gå et stop ned, samtidigt er du gået et stop op ved at bruge en langsommere lukkerhastighed (du får mere lys til sensoren). Dette er et vigtigt koncept – et stop op (ned) skal ALTID modsvares af et stop ned (op). Når man kigger på de fleste kameraer, angiver de ikke eksponeringsværdien. Den EV man ofte ser i søgeren eller på displayet er et udtryk for eksponeringskompensation eller hvor mange EV blænde, lukker eller ISO indstilling skal ændres for at få den korrekte eksponering. Hvordan finder man så eksponeringsværdien med sit kamera? Man udnytter, at kameraet normalt viser hvilken kombination af ISO, blænde og lukkerhastighed det vil anvende når det tager billedet; man må her formode, at kameraet vil søge mod den mest korrekte eksponering. Er EV kompensationen indstillet til andet end nul (jvf. artikel om EV kompensation), vil dette ikke være korrekt, så gør dig selv den tjeneste, at indstille EV kompositionen til nul, hvis den ikke er det. Hvis man sætter sin lysmåler til matrix lysmåling, vil kameraet måle det generelle lys på hele billedefladen, svarende til en måling af det omgivende lys (jvf. artikel om lysmåleren). Sætter man derimod lysmåleren til spot måling vil man måle hvor meget lys der reflekteres fra motivets fokuspunkt (jvf. artikel om lysmåleren). Denne indstilling vil være optimal, hvis der er store forskelle i lyset i forhold til motiv og omgivelser. Fokuser og tryk (evt.) udløserknappen halvt ned (i P-mode eller auto) – dette afhænger af kameramodel; meningen er, at du låser eksponeringen og får oplysninger om hvad kameraet vil bruge som ISO, blænde og lukkerhastighed. Du kan eventuelt tage et billede og få oplysningerne vha. EXIF informationerne.
| |

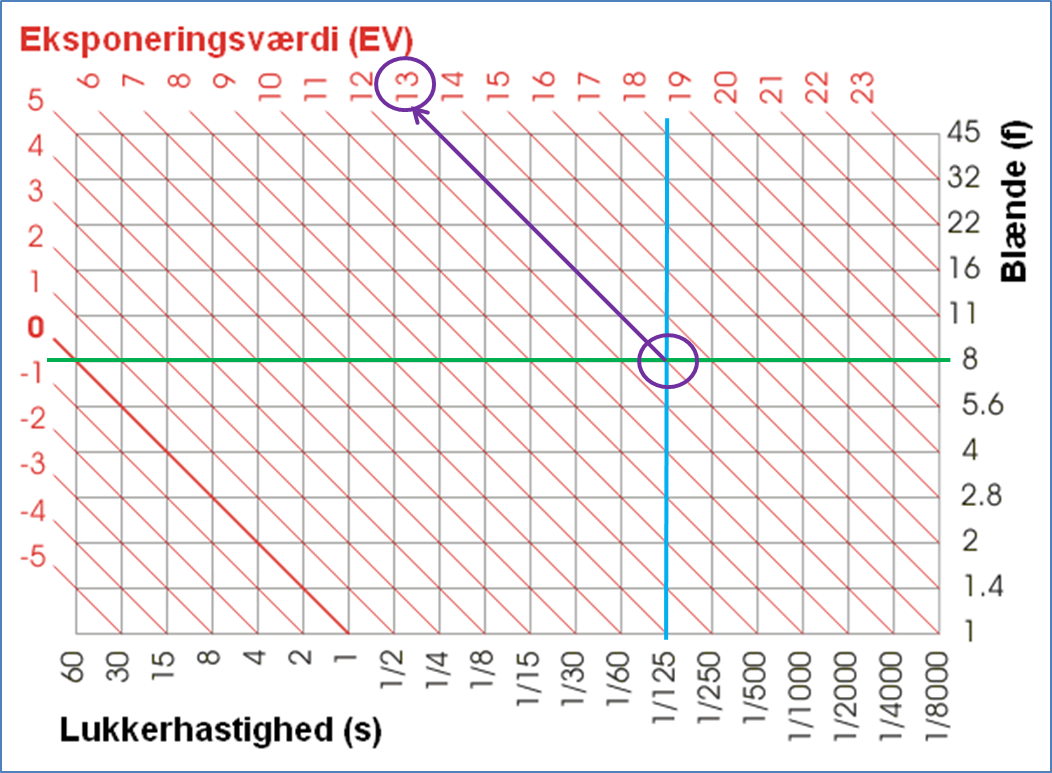

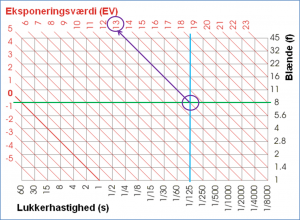

| Kameraet fortæller dig fx at det vil bruge blænde f8 og en lukkerhastighed på 1/125 s ved ISO 100. Du afsætter nu blænden på f8 (grøn streg) og lukkerhastigheden på 1/125 s (blå streg). Der hvor de to krydser hinanden har du eksponeringsværdien (EV) ved ISO 100 for dit motiv (lilla linje og cirkel). HUSK !!! – det er ved den afstand til motivet du målte ved. |
| Du har nu eksponeringsværdien ved ISO 100. Alle de kombinationer af blænde og lukkerhastighed, som krydser i den røde EV-linje (her EV=13), kan bruges til at få den korrekte eksponering ved ISO=100 og den samme afstand (indenfor +/- 1 meter vil dog ikke give de store udsving i eksponeringen). Hvad nu hvis vi vil ændre på ISO-værdien, fx fordoble lysfølsomheden ved at gå fra ISO 100 til ISO 200? Vi må her gå tilbage til selve definitionen af eksponeringsværdi (ISO-værdi, lyset). Når vi fordobler lysfølsomheden, svarer det til at vi har brug for halvt så meget lys for at få den korrekte eksponering (et stop op). Et stop op skal modsvares af et stop ned – på blænde eller lukkerhastighed – man kan derfor vælge, at lave øvelsen med at afsætte lukkerhastighed og blænde, hvor man går et stop ned på den ene af dem (fx 1/125 s ændres til 1/250 s) og finde den ‘nye’ EV ud fra disse to.
| |

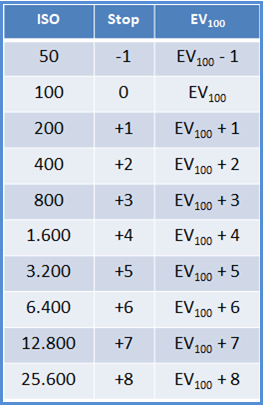

 | Man kan også (meget lettere) udnytte at et stop op, svarer til +1 EV i ISO følsomhed (jvf. artikel om Eksponeringsværdi). Altså EV (200) = EV (100) + 1 (her EV = 13 + 1 = 14). Man vælger derfor den røde linje med den nye værdi (her EV=14), og alle kombinationer af blænde og lukkerhastighed på denne linje kan nu bruges når du har ændret ISO følsomheden. |
 | Generelt: hver gang du går et trin op i ISO følsomhed, flytter du linjen til højre og hver gang du går et trin ned i ISO følsomhed flytter du linjen til venstre. Når der kommer mere lys til sensoren (fx en fordobling), hvilket kan ske hvis vi rykker nærmere på motivet, vil EV også ændre sig positivt – altså linjen flyttes til højre. Derfor – er billedet for mørkt, skal du flytte EV-linjen til venstre; er billedet for lyst, skal du flytte linjen til højre. |
Diagrammet kan således bruges til –
- At finde eksponeringsværdien ved en given ISO, ved hjælp af blænde og lukkerhastighed.
- At finde de mulige kombinationer af blænde og lukkerhastighed ved en given ISO værdi (via EV).
- At finde nye brugbare blænde og lukker kombinationer når du ændrer ISO værdien.
- Generelt kan man finde blænde, lukkerhastighed eller EV, ved en given ISO – hvis man kender de to af disse variable.
- Tidligere (jvf. artikel om eksponeringsværdi) har jeg angivet de omtrentlige eksponeringsværdier for forskellige lysforhold. Ved at indsætte (vælge linje) eksponeringsværdien fra denne tabel (fx solskin) kan man finde de kombinationer af blænde og lukker man kan anvende (cirka værdier).
